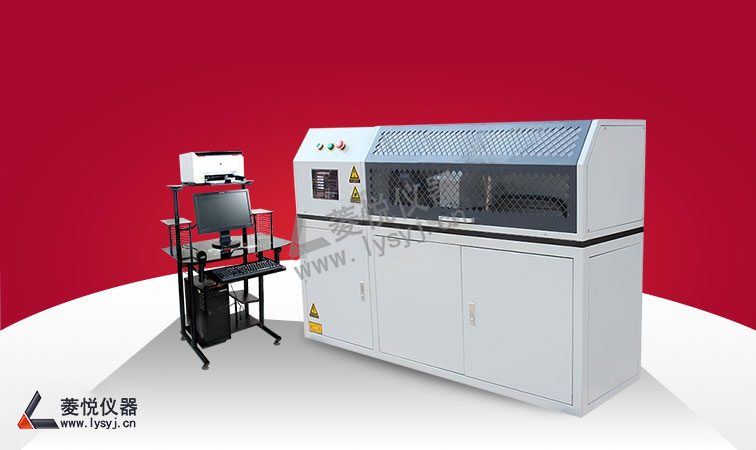

絕緣子扭轉試驗機

責任編輯：lingyue 　　　 作者：菱悅試驗機 　　　發布時間：2021-08-13

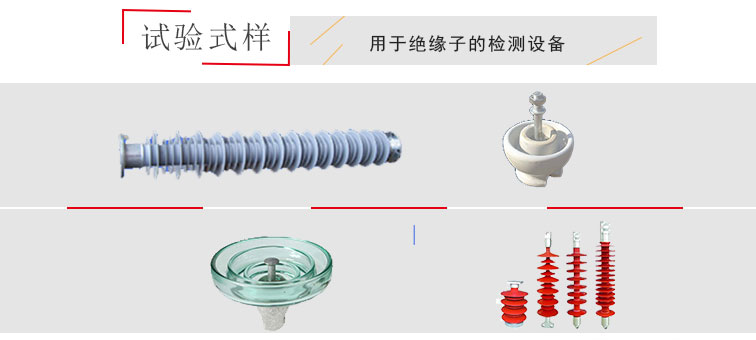

絕緣子扭轉試驗機主要適用于復合絕緣子、陶瓷絕緣子、玻璃絕緣子、直流絕緣子等各類絕緣子的扭轉、扭矩、扭斷強度、扭轉變形、扭轉剛度等力學性能測試 。廣泛用于計量質檢、冶金鋼鐵、機械制造、民用航空、高等院校、科研實驗所、商檢仲裁、技術監督部門、建材陶瓷、石油化工等其它行業。

LY-絕緣子扭轉試驗機系列：500Nm型、1000型、2500型、3000型、5000型、10000型（此為普通型號，可定制）

1、設備型號： 500Nm、1000Nm、2000Nm、3000Nm、5000Nm、10000Nm
2、最大試驗扭矩：500Nm 1000Nm 2000Nm 3000Nm 5000Nm
3、扭矩測量范圍：1%-100%
4、扭矩最小讀數值：0.01Nm 0.1Nm 0.1Nm
5、扭矩示值相對誤差：±1%
6、扭轉角最小讀數值：0.1°
7、最大扭轉角：99999°
8、扭矩角測量相對誤差：±1%
9、扭轉速度：1-720°/min
10、試樣尺寸：0.1-500mm
11、夾頭間最大間距：500mm
12、試驗轉動方向：雙向
13、試驗機級別：0.5級/1級
14、供電電源：220V，50Hz
試驗過程：
絕緣子扭矩測試機試驗時，在規定的彎曲破壞負荷的75%以前，應平穩而無沖擊地增加負荷，其后以每分鐘為規定彎曲破壞負荷的35%-100%的速率升高至試品破壞(能觀察得到明顯破壞現象，或試驗機負荷指示值不再升高)為止，此時的負荷值為試品的彎曲破壞負荷。
對于支柱絕緣子，在規定的彎曲破壞負荷的50%以前，應平穩而無沖擊地增加負荷，其后以每分鐘為規定彎曲破壞負荷的35%-100%的速率升高至試品破壞(能觀察得到明顯破壞現象，或試驗機負荷指示值不再升高)為止，此時的負荷值為試品的彎曲破壞負荷。
如果僅要求進行耐受負荷試驗，則負荷升高至標準規定的試驗負荷，在此負荷下如試品不破壞，則通過本試驗。
